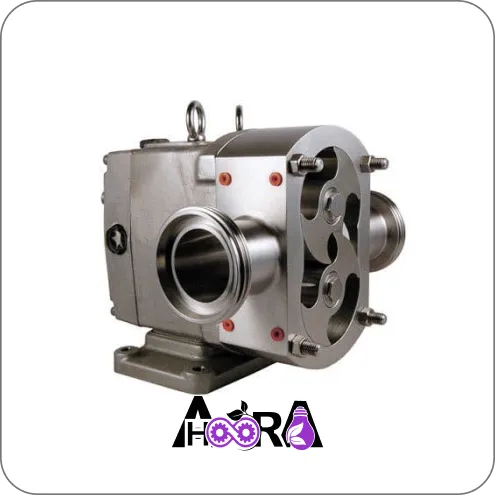

طراحی و اجزا لوب پمپ
پمپ لوب از اجزای کلیدی تشکیل شده است که هر کدام نقش مهمی در عملکرد کلی آن ایفا میکنند. در ادامه، هر جزء به طور کامل توضیح داده شده است.
لوبها
لوبها که معمولاً به شکل Y (سه لوب)، I (دو لوب)، تک لوب، بیوینگ یا چندلوب هستند، بخش اصلی پمپ محسوب میشوند. مواد سازنده لوبها میتواند استیل ضدزنگ ۳۱۶ یا 316L، فولاد نگالینگ یا الاستومر مانند لاستیک باشد. این لوبها بدون تماس با یکدیگر حرکت میکنند تا سایش را کاهش دهند و از آسیب به سیال جلوگیری کنند. انتخاب مواد لوب بر اساس نوع سیال و شرایط عملیاتی تعیین میشود؛ مثلا لوبهای الاستومری برای سیالات ساینده مناسبتر هستند.
روتورها
روتورها دو بخش موازی هستند که در جهت مخالف میچرخند و توسط شفتها به گیربکس متصل میشوند. این روتورها لوبها را حمل میکنند و حرکت چرخشی آنها سیال را از ورودی به خروجی منتقل میکند. روتورها معمولاً از مواد مقاوم به خوردگی ساخته میشوند تا در برابر سیالات شیمیایی یا غذایی دوام بیاورند.
محفظه
محفظه یا کیسینگ لوب پمپ از استیل ضدزنگ یا چدن ساخته شده و شامل صفحات سایش برای حفاظت در برابر ذرات سخت است. طراحی مدولار محفظه اجازه دسترسی آسان از جلو را میدهد و امکان تعویض قطعات را فراهم میکند. محفظه سیال را در بر میگیرد و فضایی برای حرکت لوبها ایجاد میکند؛ در حالی که از نشت جلوگیری میکند.
گیربکس
گیربکس حاوی دندههای خارجی برای کنترل فاز چرخش لوبها است و بلبرینگهای شفت در آن قرار دارند تا از تماس با سیال جلوگیری شود. این بخش جدا از محفظه پمپ است تا آلودگی متقابل رخ ندهد و نگهداری را آسان کند. گیربکس سرعت و جهت چرخش را مدیریت میکند و با درایو فرکانس متغیر سازگار است.
سیلها
سیلها شامل سیلهای مکانیکی تک یا دوگانه، O-ring یا کارتریج هستند و قابلیت CIP/SIP برای تمیزکاری درجا دارند. محفظه سیل بزرگ برای خنککاری و روانکاری با مایع کوئنچ طراحی شده است. این اجزا از نشت سیال به بیرون یا ورود آلودگی به داخل جلوگیری میکنند و در مدلهای پیشرفته، عمر طولانیتری دارند.
اصل کار پمپ لوب
پمپ لوب بر اساس اصل جابجایی مثبت کار میکند؛ به این معنا که لوبها در جهت مخالف میچرخند و حفرههای در حال انبساط در سمت ورودی ایجاد میکنند که سیال را به داخل میکشد. سیال در محفظههای بسته بین لوبها و دیواره محفظه گردش میکند و در سمت خروجی، همزمانی لوبها سیال را فشرده و به بیرون میراند. این فرآیند بدون پالساسیون (تقریباً بدون نبض) است و جریان را مستقل از تغییرات فشار فرآیند نگه میدارد.
انواع پمپ لوب بر اساس مواد لوب
بسته به اینکه لوب پمپ از چه موادی ساخته شده باشد، میتوان آن را در دسته بندی زیر قرار داد:
لوبهای فلزی
لوبهای فلزی معمولاً از استیل ضدزنگ یا فولادهای مقاوم ساخته میشوند و برای کاربردهای بهداشتی مناسب هستند. اما نیاز به مکش غرقابی دارند؛ زیرا خودمکندگی ضعیفتری نسبت به مدلهای الاستومری دارند. این نوع لوبها در برابر دماهای بالا و سیالات شیمیایی مقاوم هستند و سایش کمتری در بلندمدت نشان میدهند. با این حال، برای سیالات حاوی گاز یا ذرات ساینده کمتر ایدهآل هستند، زیرا ممکن است آسیب ببینند یا کارایی کاهش یابد.
لوبهای لاستیکی
لوبهای لاستیکی یا الاستومری خودمکنده هستند و مقاومت خوبی به گاز و ذرات ساینده نشان میدهند. این مواد انعطافپذیر اجازه میدهند پمپ بدون آسیب به ذرات جامد کار کند و در ویسکوزیتههای متنوع عملکرد بهتری داشته باشد. لوبهای لاستیکی برای کاربردهای کشاورزی و فاضلاب مناسب هستند؛ اما در دماهای بسیار بالا یا سیالات شیمیایی قوی ممکن است تخریب شوند.
انواع بر اساس شکل لوب
بر اساس شکل لوب هم میتوان این پمپها را طبقه بندی کرد که ویژگیهای هر دسته در ادامه آورده شده است:
تکلوب
پمپهای تکلوب سادهترین طراحی را دارند و برای سیالات با ذرات بزرگ مناسب هستند؛ زیرا فضای بیشتری برای عبور جامدات فراهم میکنند. این شکل لوب جریان ملایمتری ایجاد میکند و سایش کمتری دارد؛ اما ممکن است در فشارهای بالا کارایی کمتری نشان دهد.
بیوینگ
لوبهای بیوینگ یا دو باله تعادل خوبی بین جریان و فشار ارائه میدهند و برای سیالات ویسکوز مناسب هستند. این شکل اجازه میدهد پمپ بدون پالساسیون کار کند و ذرات متوسط را بدون آسیب منتقل کند. بیوینگ در صنایع غذایی رایج است و انعطافپذیری بالایی در سرعتهای مختلف دارد.
سهلوب (Y)
لوبهای سهلوب یا Y بیشترین کارایی را در جریان مداوم و بدون نبض دارند و برای سیالات حساس مانند محصولات غذایی ایدهآل هستند. این شکل لوب فشار دیفرانسیل بالاتری تحمل کرده و سایش کمتری بین اجزا ایجاد میکند. سهلوب در کاربردهای بهداشتی و دارویی ترجیح داده میشود.
چندلوب
پمپهای چندلوب برای کاربردهای پیچیده طراحی شدهاند و جریان بسیار صاف و فشار بالا ارائه میدهند. این شکل اجازه میدهد پمپ با ویسکوزیتههای بسیار بالا کار کرده و ذرات کوچک را به خوبی مدیریت کند. چندلوب در صنایع شیمیایی و نفتی استفاده میشود؛ جایی که دقت بالا ضروری است.
مزایای لوب پمپ
- انتقال ملایم بدون آسیب به ذرات جامد (تا ۵۰ میلیمتر، مانند گیلاس یا زیتون)
- بدون تماس لوبها، کاهش سایش و نویز
- خودمکندگی، قابلیت خشککارکردن کوتاهمدت (با روانکاری سیل) و جریان معکوس
- کارایی بالا در CIP/SIP، مقاومت به خوردگی، و جریان بدون پالس
- مناسب برای ویسکوزیتههای بالا (تا 1000000 cSt) و فشارهای دیفرانسیل تا ۱۸ بار.
معایب پمپ لوب
- عملکرد ضعیف در مایعات با ویسکوزیته پایین به دلیل لغزش و clearances وسیعتر
- نیاز به سرعت پایین (۲۵% یا کمتر) برای ویسکوزیتههای بسیار بالا
- مکش ضعیف، نیاز به دو سیل مکانیکی (افزایش هزینه نگهداری)، و فضای بزرگ به دلیل گیربکس
- عدم خودمکندگی در مدلهای فلزی بدون سیلهای خاص
کاربردهای پمپ لوب
پمپهای لوب در صنایع زیر استفاده میشوند:
- غذا و نوشیدنی: انتقال آبمیوه، خمیر گوجه، شکلات، ماست، بستنی، شربتها، و محصولات حاوی جامد مانند میوهها.
- دارویی و بیوتکنولوژی: سیالات حساس، سوسپانسیونها، و محصولات بهداشتی با استانداردهای 3-A، EHEDG، FDA.
- شیمیایی و نفت/گاز: رنگها، چسبها، نفت خام، لجن نفتی، مواد ساینده
- کشاورزی و فاضلاب: کود مایع، لجن فاضلاب، بیوگاز.
- کاغذ و پلیمر: پوششهای کاغذ، پلیمرها.
