مفهوم ویسکوزیته و مرزهای عملیاتی
ویسکوزیته معیاری از مقاومت سیال در برابر جریان است و واحد آن سانتی‌پویز (cP) است. در انتخاب دستگاه پرکن، آستانه‌های عملیاتی زیر به‌عنوان مرجع مهندسی پذیرفته شده‌اند:
- مایعات رقیق (کم‌ویسکوز): کمتر از ۵۰۰ cP. نمونه‌ها: آب، آبمیوه، الکل، عرقیات گیاهی، سرکه، تینر و حلال‌های صنعتی.
- مایعات با ویسکوزیته متوسط: بین ۵۰۰ تا ۵۰۰۰ cP. نمونه‌ها: شامپو، روغن خوراکی، شربت، لوسیون و مایع ظرفشویی.
- مایعات غلیظ (پرحلظت): بیش از ۵۰۰۰ cP که در مواردی مانند عسل، رب گوجه، سس مایونز، کرم‌های آرایشی، گریس و شکلات مایع تا ۵۰٬۰۰۰ cP و حتی در برخی کاربردهای صنعتی تا ۳ میلیون cP می‌رسد.
تفاوت پر کن مایعات رقیق و غلیظ دقیقاً از همین نقطه آغاز می‌شود: وقتی ویسکوزیته از حدود ۱۰۰ تا ۵۰۰ cP عبور می‌کند، نیروی گرانش به‌تنهایی قادر به هدایت یکنواخت سیال از نازل به درون ظرف نیست و نیاز به نیروی خارجی مثبت (Positive Displacement) اجتناب‌ناپذیر می‌شود. برای سفارش ساخت انواع دستگاه پرکن بر روی لینک درج شده کلیک کنید.

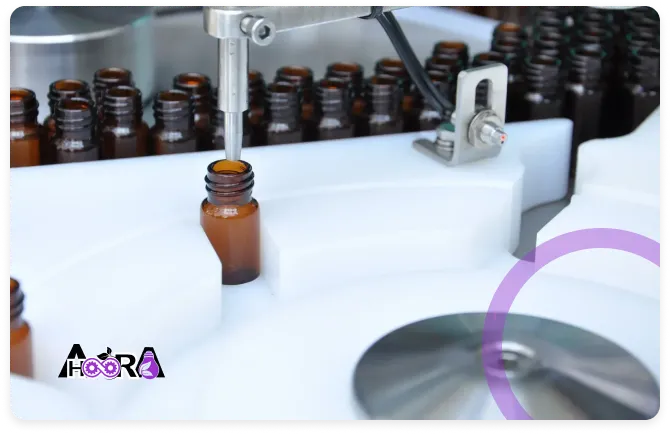

مکانیزم‌های پرکن مایعات رقیق
دستگاه پرکن مایعات رقیق بر پایه نیروی گرانش عمل می‌کند. مخزن بالای نازل‌ها قرار می‌گیرد و سیال به‌صورت طبیعی به سمت پایین جریان می‌یابد تا به سطح یا حجم تعیین‌شده برسد. این مکانیزم از نظر ساختاری ساده‌ترین، کم‌هزینه‌ترین و کم‌استهلاک‌ترین گزینه در میان فناوری‌های پرکن محسوب می‌شود. رایج‌ترین انواع آن عبارت‌اند از:
- سیستم ثقلی (Gravity Filling): مناسب برای ویسکوزیته کمتر از ۱۰۰ cP. دقت حدود ±۱٪ و سرعت تا ۶۰ سیکل در دقیقه.
- سیستم اورفلو یا سرریز (Overflow Filling): برای ظروف شفاف که هم‌سطح بودن ظاهری مایع در همه بطری‌ها اهمیت دارد. حجم مایع تا ارتفاع مشخصی از گردن بطری بالا می‌آید و سرریز به مخزن بازمی‌گردد.
- سیستم وکیوم (Vacuum Filling): برای مایعات فرار و ظروف کوچک؛ با ایجاد خلاء نسبی، مایع به درون ظرف هدایت می‌شود.
- فلومتر جرمی/الکترومغناطیسی (Flow Meter): بالاترین دقت (±۰٫۲٪) و بالاترین سرعت (تا ۴۰۰ سیکل در دقیقه) برای مایعات رقیق. اما برای سیالات حاوی ذرات یا ویسکوزیته بالا کاربرد ندارد. فلومتر الکترومغناطیسی نیز فقط برای سیالات رسانا مناسب است.
محدودیت حیاتی این دسته آن است که برای مایعات غلیظ عملکرد مطلوبی ندارند، زیرا سیال غلیظ در نازل گیر می‌کند یا سطح پرکردن ناهمگون ایجاد می‌شود. همچنین در مایعات رقیق کف‌ساز مانند آبمیوه‌های گازدار یا محلول‌های شوینده، سرعت بالای جریان می‌تواند کف تولید کند که کنترل آن نیازمند نازل‌های غوطه‌ور (Diving Nozzle) یا سیستم‌های ضدکف است.
همچنین بخوانید: تفاوت دستگاه پرکن سیلندر پیستونی و پمپ دنده

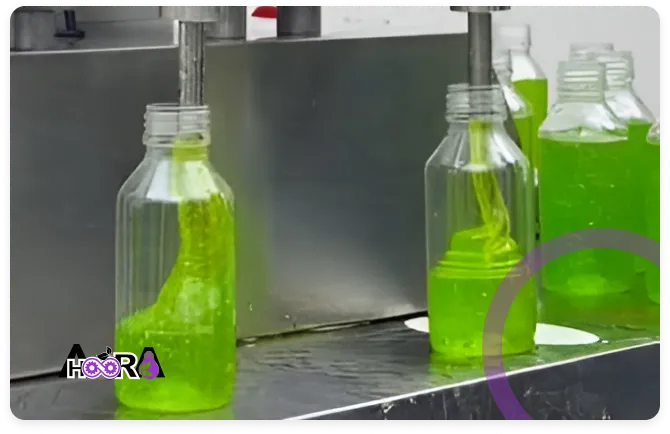

مکانیزم‌های پرکن مایعات غلیظ
دستگاه پرکن مایعات غلیظ برخلاف رقیق، از نیروی خارجی برای هدایت سیال استفاده می‌کند. رایج‌ترین مکانیزم، سیستم سیلندر-پیستونی (Piston Filling) است که حجم مشخصی از مایع را با حرکت رفت‌وبرگشتی پیستون مکیده و سپس با فشار کنترل‌شده به درون ظرف تزریق می‌کند. طول کورس پیستون، حجم پرکردن را تعیین می‌کند و دقت آن در محدوده ±۰٫۵٪ حجمی است. سایر مکانیزم‌ها عبارت‌اند از:
- سیستم سیلندر-پیستونی: استاندارد صنعتی برای عسل، سس، کرم، ژل و شامپو. محدوده ویسکوزیته از ۱ cP تا بیش از ۵۰٬۰۰۰ cP را با تغییر اندازه پیستون و تنظیمات شیر پوشش می‌دهد.
- پمپ دنده‌ای (Gear Pump): برای جریان پیوسته مایعات با ویسکوزیته متوسط تا بالا.
- پمپ مونو (Progressive Cavity): برای سیالات بسیار غلیظ یا حاوی ذرات که جریان پیوسته و بدون پالس نیاز دارند.
- سیستم لودسلی (Loss-in-Weight): برای دقت بسیار بالا در پرکردن وزنی مواد گران‌قیمت یا ویسکوز.
مزیت کلیدی پیستون، تحمل ذرات جامد است. برخلاف فلومتر و سیستم ثقلی، مکانیزم جابه‌جایی مثبت پیستونی می‌تواند سیالات حاوی ذرات جامد (مثل سس سالسا، مربای توت‌فرنگی، ماست با تکه میوه) را بدون برش یا له‌شدن ذرات پر کند. برخی مدل‌های صنعتی قادر به عبور ذرات تا قطر ۲۵ میلی‌متر هستند.
همچنین بخوانید: تفاوت پرکن سیلندری و پمپ دنده ای
جدول مقایسه فنی جامع پرکن مایعات رقیق و غلیظ
| معیار | پرکن مایعات رقیق | پرکن مایعات غلیظ |
| نیروی محرکه | گرانش / خلاء / پمپ کم‌فشار | پیستون / پمپ جابه‌جایی مثبت |
| محدوده ویسکوزیته | کمتر از ۵۰۰ cP | ۵۰۰ تا ۳٬۰۰۰٬۰۰۰ cP |
| دقت پرکردن | ±۰٫۲٪ (فلومتر) تا ±۱٪ (ثقلی) | ±۰٫۱٪ تا ±۰٫۵٪ (پیستونی) |
| سرعت پرکردن | تا ۴۰۰ سیکل در دقیقه | ۳۰ تا ۱۲۰ سیکل در دقیقه |
| طراحی نازل | باریک، سرد، سیفونی با ضدرسوب | عریض، گرم‌شونده، با اسناف‌بک |
| تحمل ذرات جامد | ندارد | تا ۲۵ میلی‌متر |
| کف‌کردن | نیازمند سیستم ضدکف | کمتر مستعد کف (به‌دلیل جریان آرام) |
| هزینه سرمایه‌ای هر نازل | ۳٬۰۰۰ تا ۱۲٬۰۰۰ دلار (ثقلی)؛ ۲۵٬۰۰۰ تا ۶۰٬۰۰۰ دلار (فلومتر) | ۸٬۰۰۰ تا ۲۰٬۰۰۰ دلار |
| استهلاک مکانیکی | کم (ثقلی) / متوسط (فلومتر) | متوسط تا بالا (پیستون: تعویض سیل ۶ تا ۱۸ ماه) |
بررسی تخصصی تفاوت‌های پرکن مایعات غلیظ و رقیق
اگر به دنبال ساخت سفارشی هریک از این دستگاه‌ها هستید، با اهورا صنعت تماس بگیرید. در ادامه تفاوت میان پرکن مایعات رقیق و غلیظ را به صورت تخصصی بررسی می‌کنیم:
نیروی محرکه
در پرکن مایعات رقیق، جریان سیال عمدتاً بر پایه گرانش، خلاء یا پمپ کم‌فشار شکل می‌گیرد و همین موضوع طراحی را ساده و کم‌استهلاک می‌کند. در مقابل، وقتی ویسکوزیته بالا میرود، اصطکاک داخلی اجازه نمی‌دهد سیال با وزن خودش به‌طور یکنواخت از نازل عبور کند؛ بنابراین پرکن مایعات غلیظ به نیروی خارجی مثبت مانند سیلندر-پیستون، پمپ دنده‌ای یا پمپ مونو مجهز می‌شود. این تفاوت، از همان ابتدا مسیر انتخاب تجهیز را از هم جدا می‌کند.
محدوده ویسکوزیته
پرکن‌های رقیق برای ویسکوزیته کمتر از حدود ۵۰۰ cP طراحی می‌شوند و در محدوده آب، آبمیوه، الکل، سرکه و حلال‌های صنعتی بهترین عملکرد را دارند. پرکن‌های غلیظ از حدود ۵۰۰ cP تا بیش از ۳٬۰۰۰٬۰۰۰ cP را پوشش می‌دهند و برای عسل، رب گوجه، سس مایونز، کرم آرایشی و گریس به کار می‌روند. البته مرز ۵۰۰ cP یک قاعده مهندسی است، نه عددی مطلق؛ زیرا دما، ترکیب سیال و میزان ذرات جامد می‌تواند این مرز را جابه‌جا کند.
دقت پر کردن
دقت در پرکن‌های رقیق بسته به مکانیزم متفاوت است؛ فلومتر جرمی تا حدود ±۰٫۲٪ و سیستم ثقلی تا حدود ±۱٪ عمل می‌کند. در پرکن‌های غلیظ، سیستم پیستونی معمولاً دقتی بین ±۰٫۱٪ تا ±۰٫۵٪ ارائه می‌دهد، مشروط بر اینکه سیل‌ها سالم و دمای محصول کنترل‌شده باشد. به همین دلیل برای محصولات گران‌قیمت یا حجمهای کوچک، پرکن پیستونی یا لودسلی انتخاب دقیق‌تری محسوب می‌شود.
سرعت پر کردن
مایعات رقیق را می‌توان با سرعت بالا پر کرد؛ فلومترهای صنعتی تا حدود ۴۰۰ سیکل در دقیقه و سیستم‌های ثقلی تا حدود ۶۰ سیکل در دقیقه کار می‌کنند. مایعات غلیظ به دلیل افت فشار و نیاز به حرکت مکانیکی پیستون، معمولاً سرعتی بین ۳۰ تا ۱۲۰ سیکل در دقیقه دارند. افزایش بی‌رویه سرعت در مایعات غلیظ باعث پالس جریان، کف‌کردن و افت دقت پرکردن می‌شود.
طراحی نازل
نازل مایعات رقیق باریک، سرد و مجهز به سیستم سیفون یا ضدرسوب خلائی است تا از چکه‌کردن پس از قطع جریان جلوگیری شود. نازل مایعات غلیظ عریض‌تر، اغلب گرم‌شونده و مجهز به اسناف‌بک مکانیکی است تا رشته یا قطره باقی‌مانده در دهانه نازل قطع شود. کاهش قطر نازل در سیال غلیظ، افت هد و اصطکاک را به‌شدت افزایش می‌دهد و دقت پرکردن را مختل می‌کند.
تحمل ذرات جامد
پرکن‌های رقیق مانند فلومتر و سیستم ثقلی معمولاً تحمل ذرات جامد ندارند و برای سیالات شفاف و همگن مناسباند. در مقابل، پرکن‌های غلیظ پیستونی می‌توانند ذرات جامد تا قطر حدود ۲۵ میلی‌متر را بدون برش یا له‌شدن عبور دهند. همین ویژگی، آن‌ها را برای سس سالسا، مربا، ماست با تکه میوه و محصولات مشابه ایده‌آل می‌کند.
کف کردن
مایعات رقیق کف‌ساز مانند آبمیوه گازدار یا محلول شوینده، به سیستم ضدکف، نازل غوطه‌ور و پرکردن از پایین به بالا نیاز دارند. مایعات غلیظ به دلیل جریان آرام‌تر و ویسکوزیته بالا، کمتر مستعد کف‌کردن هستند، اما اگر حاوی هوا باشند، همچنان استفاده از نازل غوطه‌ور و کنترل دبی ضروری است. بنابراین کف‌کردن یکی از نقاطی است که تفاوت پر کن مایعات رقیق و غلیظ را در عمل کاملاً آشکار می‌کند.
هزینه سرمایه‌ای
هزینه هر نازل در پرکن‌های رقیق از حدود ۳٬۰۰۰ تا ۱۲٬۰۰۰ دلار برای سیستم ثقلی و ۲۵٬۰۰۰ تا ۶۰٬۰۰۰ دلار برای فلومتر جرمی متغیر است. پرکن‌های غلیظ پیستونی معمولاً ۸٬۰۰۰ تا ۲۰٬۰۰۰ دلار به ازای هر نازل هزینه دارند، اما مخزن دوجداره، هیتر و میکسر هزینه نهایی را افزایش می‌دهد. انتخاب اقتصادی باید بر اساس حجم تولید، ارزش محصول و عمر مفید تجهیز انجام شود، نه فقط قیمت اولیه.
استهلاک مکانیکی
پرکن‌های ثقلی رقیق استهلاک بسیار کم دارند، زیرا قطعات متحرک محدودی در مسیر سیال وجود دارد. پرکن‌های فلومتر رقیق استهلاک متوسط دارند و نیازمند کالیبراسیون دوره‌ای هستند. پرکن‌های غلیظ پیستونی استهلاک متوسط تا بالا دارند و سیل‌های آن‌ها معمولاً هر ۶ تا ۱۸ ماه باید تعویض شوند؛ بنابراین هزینه نگهداری در انتخاب نهایی نقش تعیین‌کننده دارد.
کنترل دما و گرمایش
بسیاری از مایعات غلیظ مانند عسل، شکلات، گریس و واکس در دمای محیط سفت یا بسیار چسبناک می‌شوند. دستگاه‌های پرکن پیشرفته برای این مواد به مخزن دوجداره با هیتر و میکسر مجهز می‌شوند تا دمای محصول را در محدوده ۲۰ تا ۱۰۰ درجه سلسیوس کنترل کنند و ویسکوزیته را در محدوده قابل پمپاژ نگه دارند. در برخی کاربردهای صنعتی، مسیر محصول تا نازل نیز گرم‌شونده طراحی می‌شود تا از سرد شدن و انسداد جلوگیری شود.
پر کردن از پایین به بالا
برای مایعات غلیظ و کف‌ساز، نازل به کف ظرف نزدیک می‌شود و همزمان با پرکردن، به‌آرامی بالا می‌آید. این روش حداقل‌سازی ورود هوا و کاهش کف را تضمین می‌کند. در پرکن‌های پیستونی مدرن، این حرکت با سروو موتور کنترل می‌شود تا هم‌زمانی دقیق بین دبی خروجی و سرعت بالارفتن نازل برقرار باشد.
ضدرسوب و اسناف‌بک
در مایعات رقیق، برای جلوگیری از چکه‌کردن پس از قطع جریان، از سیستم سیفون یا ضدرسوب خلائی استفاده می‌شود که با ایجاد مکش معکوس، قطره آویزان در نازل را به داخل بازمی‌گرداند. در مایعات غلیظ، سیستم اسناف‌بک با عقب‌کشیدن سریع پیستون در انتهای کورس، رشته یا قطره باقی‌مانده در دهانه نازل را قطع می‌کند و از ریختن مواد روی ظرف یا خط تولید جلوگیری می‌کند.
شاخص عملکرد پر کردن (Cpk)
تحقیقات نشان می‌دهد که افزایش ویسکوزیته، اصطکاک و افت هد در نازل را تشدید می‌کند و منجر به افت دقت پرکردن و چکه‌کردن بیشتر می‌شود؛ بنابراین استفاده از نازل‌های بزرگ‌تر و کاهش سرعت پمپ، شاخص عملکرد پرکردن (Cpk) را بهبود می‌دهد. در پرکن مایعات غلیظ، کنترل دما و یکنواختی فشار پیستون نیز نقش کلیدی در پایداری Cpk دارد.
جمع‌بندی
تفاوت پر کن مایعات رقیق و غلیظ در ماهیت فیزیکی سیال ریشه دارد و بر تمام اجزای دستگاه، از پمپ و نازل تا سیستم کنترل دما و الگوریتم ضدکف اثر می‌گذارد. اگر ویسکوزیته محصول از ۵۰۰ cP فراتر رود، سیستم‌های ثقلی و فلومتر کارایی مطلوبی ندارند و مکانیزم‌های جابه‌جایی مثبت مانند پیستون انتخاب مهندسی صحیح است. انتخاب نادرست در این زمینه، ضایعات محصول، توقف خط و هزینه‌های پنهان تعمیرات را به همراه دارد. یک قاعده عملی مهندسی این است: پیش از خرید دستگاه، ویسکوزیته واقعی محصول در دمای تولید، حضور ذرات جامد، ارزش هر بطری و سرعت موردنیاز خط را همزمان در نظر بگیرید.
سوالات متداول
آیا پرکن پیستونی برای مایعات رقیق هم قابل استفاده است؟
بله، اما معمولاً اقتصادی نیست و بیشتر برای دقتهای بسیار بالا یا حجمهای کوچک به کار میرود.
حداقل حجم تولید برای توجیه خرید پرکن غلیظ چقدر است؟
به ارزش محصول و سرعت خط بستگی دارد، اما معمولاً از چند هزار بطری در روز به‌صرفه محسوب می‌شود.
جنس ظرف چه تأثیری بر انتخاب پرکن رقیق و غلیظ دارد؟
؟ ظروف انعطافپذیر و سبک مانند PET نیازمند کنترل فشار و نازل مناسباند، در حالی که شیشه و قوطی تحمل فشار بیشتری دارند.
